Как рассчитать количество обсадных труб для скважины?

Базовый принцип расчета обсадных труб: от глубины до запаса прочности

Расчет количества нефтяных обсадных труб для скважины — это не просто арифметическое деление глубины ствола на длину одной трубы. Это инженерная задача, где ошибка в 1-2% может привести к миллионным убыткам из-за простоя буровой установки или, что хуже, к аварийной ситуации при спуске колонны. В нашей практике мы часто сталкиваемся с запросами, где заказчики ориентируются только на вертикальную глубину, игнорируя профиль ствола и технологические допуски.

Ключевая формула выглядит просто: общая длина колонны плюс длина резьбовых соединений плюс аварийный запас. Однако дьявол кроется в деталях. Если вы бурите вертикальную скважину глубиной 2000 метров, вам потребуется не ровно 2000 метров труб. Вам нужно учесть длину муфт, которые «съедают» полезную длину каждой трубы, и компенсаторы, необходимые для термического расширения или сжатия колонны в процессе эксплуатации.

Опыт показывает, что оптимальный запас составляет 3-5% от расчетной длины. Для сложных профилей, включая горизонтальные участки, этот запас увеличивается до 7-10%. Почему? Потому что на искривленных участках трение о стенки ствола резко возрастает, и риск заклинивания колонны требует наличия дополнительных секций для маневрирования или замены поврежденных элементов без подъема всей колонны на поверхность.

Почему стандартная длина трубы не равна полезной длине

Стандарт API 5CT регламентирует несколько диапазонов длин обсадных труб (Range 1, Range 2, Range 3). Наиболее распространенный Range 2 имеет длину от 8,53 до 9,75 метров. Но когда вы соединяете две трубы, часть этой длины уходит в муфту. Если вы используете короткую резьбу (STC), потеря составляет около 10-15 см на соединение. При использовании длинной резьбы (LTC) или специальных соединений премиум-класса, таких как JX H-4 или JX H-5, которые предлагает ООО «Аньхой Цзюйсинь Нефтяное Оборудование», геометрия соединения меняется, и потери длины могут быть другими.

Инженеры часто забывают, что каждая муфта добавляет вес и изменяет жесткость колонны. При расчете количества труб необходимо точно знать тип резьбы. Например, если вы заказываете трубы с резьбой BTC (Buttress Thread), длина участка с резьбой будет отличаться от стандартного STC. Неправильный учет этих сантиметров на масштабе в 3000 метров дает ошибку в десятки метров, что критично при планировании логистики и бюджета.

Факторы, влияющие на точный расчет метража обсадной колонны

Глубина по каротажу — это лишь отправная точка. Реальный объем закупки зависит от геологических условий, профиля скважины и выбранной стратегии цементирования. Игнорирование этих факторов приводит к тому, что на буровой площадке либо не хватает пары труб для завершения спуска, либо остается лишний металлолом, который нужно утилизировать или возвращать поставщику за свой счет.

• Профиль скважины (вертикальный vs наклонно-направленный). В наклонно-направленных скважинах фактическая длина ствола всегда больше его вертикальной проекции. Разница может достигать 15-20% и более, в зависимости от угла набора кривизны. Расчет должен вестись по измеренной глубине (MD — Measured Depth), а не по истинной вертикальной глубине (TVD).
• Тип резьбового соединения. Как упоминалось выше, разные типы резьбы имеют разную длину участка соединения. Специальные герметичные соединения, такие как те, что производятся на базе компании в провинции Аньхой, часто требуют более тщательного подсчета из-за сложной геометрии уплотнительных поверхностей.
• Наличие пакеров и центраторов. Установка пакеров требует определенного пространства и иногда использования труб нестандартной длины для точного позиционирования оборудования в пласте. Центраторы, устанавливаемые каждые 10-15 труб, также влияют на общую жесткость и проходимость колонны, что может потребовать корректировки плана спуска.
• Температурные и гидростатические нагрузки. При добыче нефти или закачке пара температура колонны меняется. Труба расширяется или сжимается. Если не предусмотреть компенсаторы или дополнительные метры для свободного хода, колонна может получить осевые напряжения, ведущие к разрыву или смятию. Это особенно актуально для марок стали P110 и нержавеющих сталей, используемых в агрессивных средах.

Важно понимать, что выбор марки стали напрямую влияет на толщину стенки и, следовательно, на внутренний диаметр, но не на внешнюю длину. Однако более прочные стали (N80-Q, P110) позволяют использовать трубы с меньшей толщиной стенки при том же давлении, что может снизить вес колонны и облегчить её спуск, но это не меняет линейного метража. Главное здесь — соответствие стандарта API 5CT реальным нагрузкам.

Ошибка новичка: игнорирование допуска на обрезку

На производстве трубы нарезаются с определенным допуском. Стандарт API допускает отклонение по длине ±0,5% или около 15-20 см на трубу. Если вы заказываете партию строго под расчет, вы можете получить трубы, которые в сумме окажутся короче ожидаемого. Профессиональные поставщики, такие как ООО «Аньхой Цзюйсинь Нефтяное Оборудование», обычно учитывают этот допуск при комплектации заказа, добавляя несколько труб сверх нормы или предоставляя точные протоколы замеров каждой партии перед отгрузкой. Требуйте сертификат длины (Length Certificate) для каждой трубы в партии.

Пошаговый алгоритм расчета количества труб

Чтобы избежать ошибок, используйте следующий проверенный алгоритм. Он применяется нашими инженерами при комплектации заказов для клиентов из России, СНГ и Ближнего Востока.

1. Определите итоговую измеренную глубину (MD). Возьмите данные из проекта бурения. Если скважина проектируется, используйте максимальную прогнозную глубину с запасом 3-5% на углубление. Например, для скважины 2500 м берите расчетную базу 2600 м.
2. Выберите диапазон длин труб (Range). Для большинства нефтяных скважин используется Range 2 (8,53–9,75 м). Уточните у поставщика среднюю длину трубы в партии. Допустим, средняя длина составляет 9,14 м (30 футов).
3. Рассчитайте количество соединений. Разделите общую глубину на среднюю длину трубы: 2600 / 9,14 ≈ 284,4. Округляем вверх до 285 труб. Это базовое количество.
4. Учтите длину муфт. Если используется стандартная муфта, она не добавляет длину к колонне, а «перекрывает» концы труб. Однако при использовании специальных соединений типа JX H-5, конструкция может отличаться. Обычно длина одного соединения вычитается из полезной длины трубы. В упрощенном расчете для стандартных резьб этим можно пренебречь, если вы взяли запас по глубине, но для прецизионных расчетов нужно вычесть длину резьбовой части из длины каждой трубы.
5. Добавьте аварийный запас. Добавьте 3-5 труб на случай повреждения резьбы при транспортировке или спуске, а также для возможности обрезки конца трубы, если резьба окажется дефектной. Итого: 285 + 5 = 290 труб.
6. Проверьте грузоподъемность и логистику. Рассчитайте общий вес колонны. Для труб диаметром 139,7 мм (5 1/2″) и весом около 30 кг/м, 2600 метров будут весить около 78 тонн. Убедитесь, что ваш транспорт и буровая установка справятся с этим весом. Компания ООО «Аньхой Цзюйсинь Нефтяное Оборудование» помогает клиентам оптимизировать загрузку контейнеров и судов, учитывая эти параметры еще на этапе формирования заявки.

Этот метод дает надежную базу. Однако он не учитывает специфические требования к цементированию. Если планируется двухступенчатое цементирование, вам потребуются дополнительные элементы (муфты ступенчатого цементирования), которые также занимают место в колонне и могут требовать труб определенной длины для точной установки.

Сравнение стандартных и специальных решений при расчете

Выбор между стандартными резьбами API (STC, LTC, BTC) и специальными соединениями премиум-класса влияет не только на цену, но и на логику расчета и монтажа. Ниже приведено сравнение ключевых параметров, которые необходимо учитывать при планировании закупки.

Как видно из таблицы, специальные соединения требуют более тщательного подхода к логистике и приемке. Каждая труба с соединением JX H-5 должна проходить индивидуальный контроль геометрии. Это значит, что при заказе такой продукции вы должны запрашивать не просто общее количество метров, а подробную упаковочную ведомость с номерами каждой трубы и её фактической длиной. Это позволяет точно спланировать спуск и избежать сюрпризов на буровой.

Логистика и приемка: как не потерять метры в пути

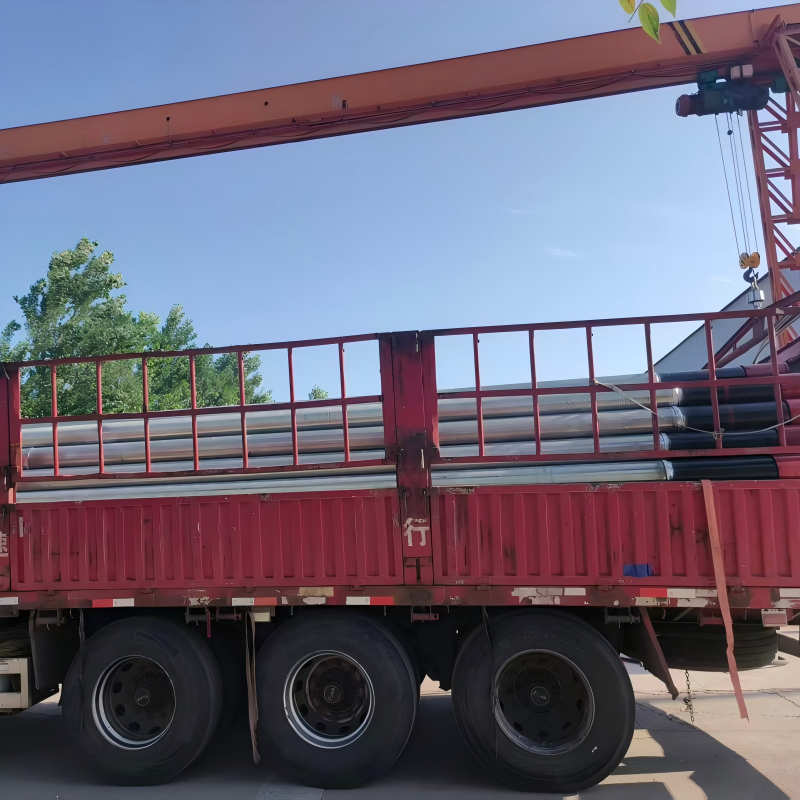

Даже идеально рассчитанное количество труб может стать проблемой, если логистика организована неверно. Обсадные трубы — это длинномерный груз, чувствительный к деформациям. При морской перевозке в контейнерах или навалом на судах важно правильно рассчитать загрузку.

Стандартный 40-футовый контейнер вмещает трубы длиной до 12-13 метров, но полезная длина ограничена шириной дверей и возможностью крепления. Обычно в один контейнер помещается около 20-25 тонн труб, в зависимости от диаметра. Если вы заказываете партию, кратную количеству контейнеров, убедитесь, что остаток не превышает половины контейнера, иначе стоимость доставки единицы продукции резко возрастет.

Компания ООО «Аньхой Цзюйсинь Нефтяное Оборудование» применяет многослойную влаго- и ударостойкую экспортную упаковку, которая защищает резьбу и тело трубы. Однако даже лучшая упаковка не спасет от ошибок при погрузке. Требуйте от поставщика фотоотчет погрузки и схемы укладки труб в контейнере. Это поможет вам быстро идентифицировать трубы при разгрузке и проверить их состояние.

При приемке на складе обязательно проведите выборочный замер длины нескольких труб из разных пакетов. Используйте лазерный дальномер или рулетку. Сравните фактические данные с заводскими сертификатами. Расхождение более чем на 0,5% должно быть основанием для рекламации. Помните, что возврат труб из удаленного региона бурения обратно на завод экономически нецелесообразен, поэтому лучше выявить проблему на этапе входного контроля.

Часто задаваемые вопросы

Как влияет марка стали на расчет количества труб?

Марка стали (J55, K55, N80, P110) не влияет на линейную длину трубы, но влияет на её вес и цену. Однако более высокопрочные стали позволяют использовать трубы с меньшей толщиной стенки для тех же рабочих давлений. Это может немного увеличить внутренний диаметр, но внешние габариты остаются стандартными. Главное влияние марки стали — на выбор типа резьбы и допустимые нагрузки при спуске, что косвенно может требовать изменения конструкции колонны и, следовательно, общего метража.

Нужно ли заказывать трубы с запасом по длине?

Да, всегда. Минимальный запас составляет 3-5% от общей глубины скважины. Этот запас компенсирует возможные дефекты резьбы, необходимость обрезки концов, а также неточности в измерении глубины ствола. Лучше иметь 2-3 лишние трубы, которые можно использовать для других нужд или вернуть (если договор позволяет), чем столкнуться с простоем буровой бригады из-за нехватки одной трубы.

Можно ли комбинировать трубы разной длины в одной колонне?

Да, это стандартная практика. Часто используют «короткие» трубы (Range 1) для верхних секций или для компенсации длины при установке оборудования. Однако комбинирование должно быть заранее просчитано и указано в плане спуска. Хаотичное смешивание труб разной длины усложняет монтаж и увеличивает риск ошибок при подсчете пройденной глубины.

Какой документ подтверждает точную длину каждой трубы?

Основным документом является Сертификат качества (Mill Certificate) по стандарту API 5CT, который содержит таблицу с номером каждой трубы, её фактической длиной, весом, результатами гидроиспытаний и химическим составом стали. Для специальных соединений может потребоваться дополнительный протокол геометрических замеров резьбы.

Почему важно учитывать тип резьбы при расчете?

Тип резьбы определяет длину участка соединения и прочность узла. Разные резьбы имеют разную жесткость и сопротивление изгибу. В горизонтальных скважинах использование неподходящей резьбы может привести к поломке муфты. Кроме того, длина резьбовой части вычитается из полезной длины трубы, что при больших объемах дает существенную погрешность в общем метраже колонны.

Правильный расчет количества нефтяных обсадных труб — это баланс между инженерной точностью и экономической эффективностью. Используя приведенные выше методы и обращаясь к проверенным производителям, таким как ООО «Аньхой Цзюйсинь Нефтяное Оборудование», вы минимизируете риски и обеспечиваете бесперебойную работу вашей скважины. Не экономьте на этапе планирования — это самая дешевая страховка от дорогостоящих аварий.
