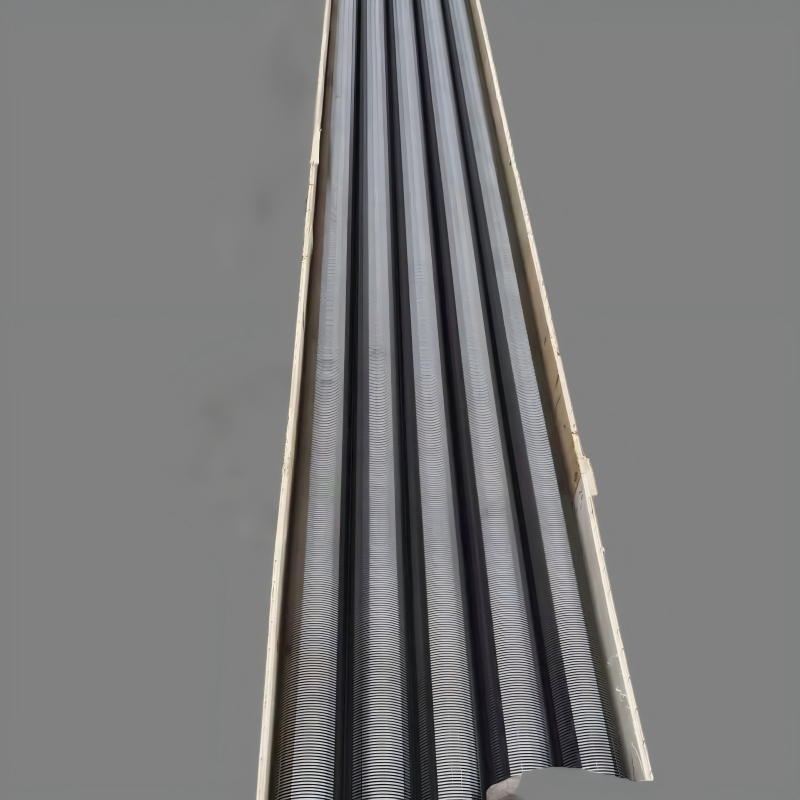

Композитная фильтрующая труба для борьбы с песком для нефтяных и газовых скважин
Композитная пескофильтрующая труба для нефтяных и геотермальных скважин: многослойная конструкция, фильтрация 30-300 мкм, высокая коррозионная стойкость и проницаемость, срок службы в 2-3 раза выше металлических аналогов. Сертификаты API/ISO. Индивидуальный подбор и полное техническое сопровождение.
Описание
маркер
Конструктивные особенности
- Базовая (несущая) труба: Изготавливается по стандарту API из обсадных или насосно-компрессорных труб (распространенные классы стали L80, P110, 13Cr). Спиральное перфорирование поверхности сохраняет высокую прочность трубы при достаточной площади прохода флюида.
- Внутренний опорный слой: Перфорированная сетка или каркас, поддерживающий фильтрующий слой и предотвращающий его прогиб при перепаде давления, а также обеспечивающий равномерное распределение потока.
- Композитный фильтрующий слой: Основной рабочий элемент, состоящий из нескольких слоев металлической тканевой сетки из нержавеющей стали и проволочного фильтрующего слоя с V-образными щелями. Сетка обеспечивает точную задержку мелкозернистого песка, а проволочный слой обладает эффектом самоочистки и дополнительной прочностью.
- Внешний защитный кожух: Перфорированный кожух из нержавеющей стали с мостовыми отверстиями, защищающий внутренние слои от механических повреждений при спуске в скважину и выполняющий функцию предварительной грубой фильтрации.
Принцип работы
Пластовый флюид, несущий частицы песка, сначала проходит через внешний защитный кожух, где задерживаются крупные примеси и песчинки. Затем флюид последовательно поступает в проволочный и сетчатый фильтрующие слои, где частицы песка крупнее заданной точности фильтрации задерживаются на разных уровнях структуры. Очищенный флюид через опорный слой и перфорационные отверстия базовой трубы поступает в ствол скважины.
V-образная форма щелей проволочного слоя предотвращает глубокое застревание песчинок: мелкие частицы легко выносятся обратным потоком флюида при эксплуатации, что значительно снижает риск быстрого засорения и продлевает срок службы фильтра без снижения дебита скважины.
Технические преимущества
- Высокая точность задержки песка: Двойная система фильтрации (металлическая сетка + проволочный слой) обеспечивает точность от 80 до 350 мкм, эффективно задерживая мелкозернистый песок в различных геологических условиях.
- Устойчивость к засорению: Градиентная пористая структура и самоочищающиеся V-образные щели обеспечивают большую площадь прохода и низкое гидравлическое сопротивление, снижая риск образования песчаной пробки.
- Высокая механическая прочность: Комбинированная конструкция из базовой трубы и многослойного опорного каркаса обладает высокой устойчивостью к сжатию, изгибу и деформации, подходит для горизонтальных и скважин с большим смещением.
- Коррозионная и термическая стойкость: Фильтрующие слои и защитный кожух из нержавеющей стали выдерживают температуры до 400 °С и агрессивные среды с содержанием CO₂, H₂S и высокой минерализацией воды.
- Надежность конструкции: Все слои соединяются сплошной сваркой по периметру, что исключает расслоение и смещение элементов при спуске и долгосрочной эксплуатации скважины.
Области применения
- Защита от песка в нефтяных и газовых скважинах с рыхлыми песчаными коллекторами;
- Открытое и обсадное завершение горизонтальных, боковых и наклонных скважин;
- Термические методы добычи (паровая гравитационная дренаж, пароизбыточная добыча);
- Высокодебитные скважины с высокой эрозионной нагрузкой потока;
- Скважины с коррозионно-активной средой (содержание CO₂, H₂S);
- Геотермальные скважины и водозаборные скважины с песчаным притоком.
Основные технические параметры
| Параметр | Стандартные значения |
|---|---|
| Номинальный размер | 1,9" – 9,625" (по запросу возможна кастомизация) |
| Класс стали базовой трубы | J55, N80, L80, P110, 13Cr и др. |
| Точность задержки песка | 80 мкм – 350 мкм (подбирается по гранулометрическому составу песка) |
| Материал фильтрующей сетки | Нержавеющая сталь 304, 316L (по запросу — дуплексная сталь) |
| Тип резьбового соединения | BTC, STC, LC. |
| Максимальный наружный диаметр | Наружный диаметр базовой трубы + 15–20 мм |
| Длина секции | 6 м, 9 м, 12 м (по индивидуальному заказу) |
Рекомендации по выбору
- Точность фильтрации: Выбирается исходя из среднего диаметра частиц песка (d₅₀), обычно составляет 1/2–2/3 от значения d₅₀ для оптимального баланса эффективности задержки песка и пропускной способности.
- Материал конструкции: Для обычных скважин подходит углеродистая базовая труба с фильтром из нержавеющей стали; для скважин с коррозионной средой рекомендуются трубы из стали 13Cr или полностью нержавеющая исполнение.
- Тип конструкции: Для горизонтальных и термических скважин предпочтительны высокопрочные сварные композитные модификации, для вертикальных скважин с обычными условиями можно использовать экономичные варианты.
